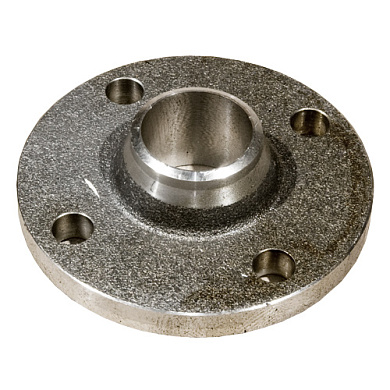

Фланец 50-16-01- B ст. 09Г2С ГОСТ 33259-2015

Воротниковый фланец — это деталь трубопровода, предназначенная для монтажа отдельных его частей, а также для присоединения оборудования к трубопроводу.
Монтаж воротниковых фланцев по сравнению с плоскими приварными предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.
Характеристики
Количество в упаковке 350
Вес 2,28
Объем 0,00125
Рабочая среда вода, пар
Номинальный диаметр (DN) 50
Номинальное давление (PN) 16
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 125
Диаметр выступа, мм 102
Высота выступа, мм 3
Высота воротника, мм. 32
Диаметр воротника, мм. 58
Диаметр основания воротника, мм. 76
Единица измерения шт
Соответствие ГОСТ ГОСТ 12821-80 исп. 1/ГОСТ 33259 - исп. "В"
Межцентровое расстояние 125
Диаметр отверстий, мм 18
Внешний диаметр, мм 160
Количество отверстий, шт. 4
Внутренний диаметр, мм 49
