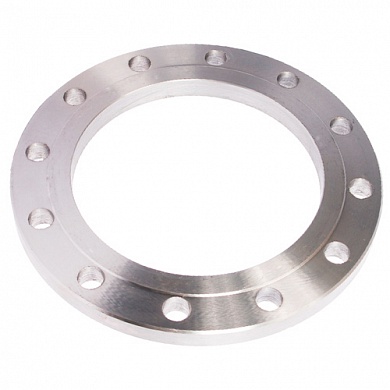

Фланец плоский 300-25-01-1-B-ст 20-IV ГОСТ 33259-2015

Фланец плоский выглядит как диск или кольцо с центральным проходом для свободного передвижения транспортируемой среды, вокруг которого равномерно размещены отверстия для крепежа. Фланец плоский крепится к трубопроводу посредством сварки. Для этого трубу заводят во фланец на 2/3 его глубины и приваривают с помощью внутреннего и наружного шва.
Зону стыка фланцев уплотняют прокладками из резины, фторопласта, паронита. Но могут использоваться уплотнители и из других эластичных материалов.
Характеристики
Количество в упаковке 40
Вес 17,78
Объем 0,01314
Рабочая среда вода, пар
Номинальный диаметр (DN) 300
Номинальное давление (PN) 25
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь 20
Межосевой диаметр, мм 410
Диаметр выступа, мм 370
Высота выступа, мм 4
Единица измерения шт
Соответствие ГОСТ ГОСТ 12820-80 исп. 1/ГОСТ 33259 - исп. "В"
Межцентровое расстояние 410
Диаметр отверстий, мм 26
Внешний диаметр, мм 460
Количество отверстий, шт. 12
Внутренний диаметр, мм 325
